1 产品概述

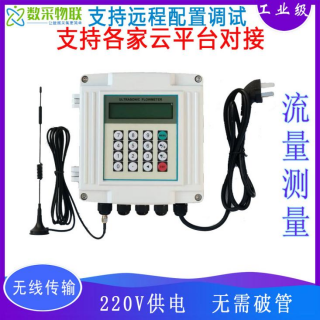

DAQ-GP-UF4G无线外夹式超声波流量计是上海ITB8888通博物联网科技有限公司推出的一款基于4G无线传输，交流/直流宽电压供电的通用型超声波流量计热量表，可采集管道中的瞬时流量、瞬时热流量等。外夹式超声波流量计与传统流量计相比，具有安装方便快捷，无需断管停流，真正实现无损在线安装的优点。

无线外夹式超声波流量计热量表支持采用4G /WiFi/LoRa通信方式，可大大简化现场部署 时间和降低施工费用。广泛应用于供热供暖行业、水务供水、热量计量收费、水处理行业、燃料油轻质油、化工等行业。

2 订货规格与选型

3 服务理念

我司郑重承诺:

您购买的不仅仅是产品，还有细致、周到的技术支持服务！！！( =^_^= )

本产品，现场只需普通工人接电安装即可! 无需调试！

我们免费提供远程指导，远程配置调试服务，将数据发送至用户指定的云平台。

免费提供物联网方案咨询服务！

4 产品特性参数

4.1 采集特性

l 测量范围：DN15~6000(管径)

l 测量介质：水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体

l 精度：±1%

l 显示：2x20字符型液晶显示器

4.2 电气特性

l 供电方式：9-36V  直流供电/220V 交流供电

l 工作功耗：1~2W

4.3 通信特性

l 无线传输方式：GPRS/NB-IOT/LoRa/WiFi

l 通信协议：MQTT/TCP/UDP/HTTP/SSL/ModBus RTU,可定制其他协议

l 数据转发：任意公网服务器

l 服务器中心数量：最多可支持同时向7个云服务器同时上报数据。

l 心跳包：支持自定义心跳包，可设置为信号强度。

l 注册包：支持自定义注册包，可设置为IMEI码。

l 定位：支持LBS基站定位，方便查询设备位置。

l 信号输出：

1路4~20mA电流输出，阻抗0~1K

1路0CT脉冲输出(脉冲宽度默认200ms)

1路继电器输出

4.4 结构特性

超声波流量计=主机+超声波传感器

超声波热量表=主机+超声波传感器+温度传感器

l 天线类型：外置吸盘式天线

l 材质：高档铝合金外壳

l 主体防护等级：IP65

l 传感器防护等级：IP68

l 主体安装方式：壁挂安装

4.5 工作环境

l 温度

主机:-20°C~+60°C;流量传感器:-30°C~+160°C

l 湿度

主机: 85% RH;流量传感器: 可浸水工作，水深<2m (注: 传感器灌胶后)

5 产品核心优势

v 安装简单灵活，快速部署，传感器可采用管段、插入或外夹形式安装

v 探头吸附在管道外壁，无需端管断流

v 支持自定义注册包和心跳包，方便平台区分设备。

v 支持任意物联网云平台和组态软件，提供数据协议对接

v 支持阿里云、百度天工、OneNet、腾讯云等主流云平台

v 非侵入式采集，不影响设备正常工作

v 支持远程配置参数，FOTA 远程升级，最大限度减少现场施工维护的人员成本

6 数据上报通信协议

6.1 协议解析说明

UDP/TCP/MQTT/HTTP等多种推送方式，用户接收数据需提供云端服务器公网IP地址和端口号。

JSON 格式数据报文示例：

{

    "deviceId":123456789,//设备序列号

    "flow":11.1,//瞬时流量，单位：m³/h

    "heatFlow":12.21,//瞬时热流量，单位：GJ/h

    "fluidSpeed":11.1,//流体速度，单位：m/s

    "fluidSoundSpeed":11.1,//测量流体声速，单位：m/s

    "positiveFlow":11.1,//正累积流量，单位：m³

    "negativeFlow":11.1,//负累积流量，单位：m³

    "positiveHeat":11.1,//正累积热量，单位：GJ

    "negativeHeat":11.1,//负累积热量，单位：GJ

    "netFlow":11.1,//净累积流量，单位：m³

    "netHeat":11.1,//净累积热量，单位：GJ"

    "supplyTemp":11.1,//供水温度，单位：℃

    "returnTemp":11.1//回水温度，单位：℃

}

6.2 协议接收测试

可采用网络调试助手NetAssist进行接收测试。

6.3 协议定制

如需定制其他通信协议，可联系业务人员沟通。

7 平台对接

7.1 默认平台

产品出厂默认连接我司指定开放工业物联网平台，平台界面如下：

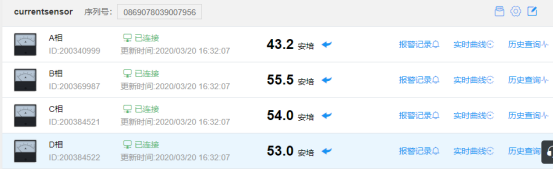

                             电脑端浏览器界面

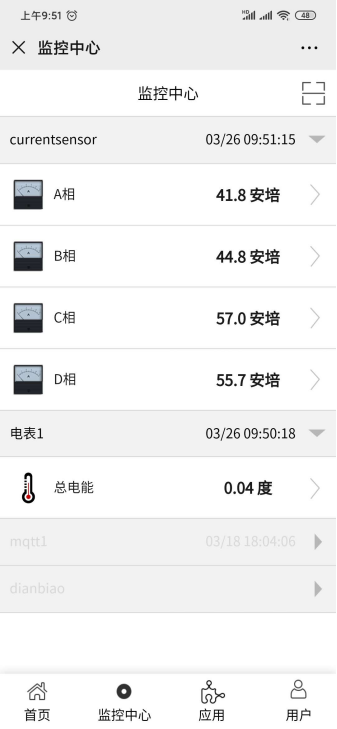

手机端微信访问界面

7.2 用户指定平台

以阿里云平台对接为例，用户在阿里云物联网平台创建产品和添加设备后，用户需提供一个三元组：{ProductKey , DeviceName , DeviceSecret }和要发布的MQTT主题。

例如三元组的值分别为：

ProductKey = b0FMK1Ga5cp

DeviceName = 862991419835241

DeviceSecret = y7MTCG6Gk33Ux26bbWSpANl4OaI0bg5Q

以OneNet平台对接为例，用户在中移动OneNet平台创建产品和添加设备后，用户需提供产品ID和和设备注册码。

例如：

ID：332590

注册码：DGRUa7Vr9KYGunwJ

8 应用案例

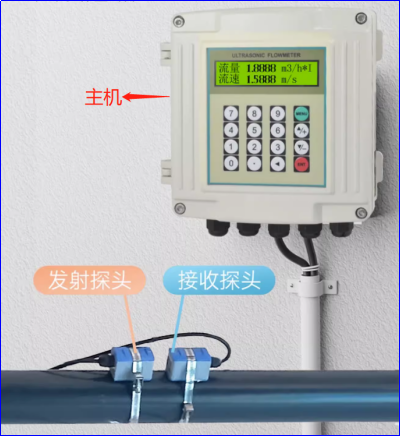

安装效果图
